近日，英特尔宣布，其Intel 3制程节点的大规模量产已经如期实现。

面向消费级的Lunar Lake将采用台积电的相关制程代工，那么英特尔自己的Intel 3呢？

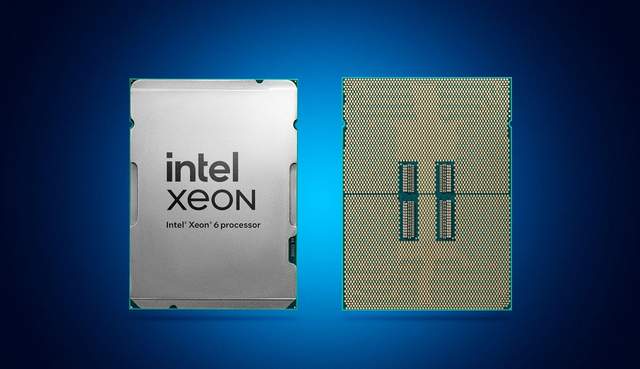

上周，英特尔宣布了新一代的至强6产品。其中代号为Sierra Forest的至强6能效核处理器已经正式发布，它是首款采用Intel 3制程的产品。该产品的推出，也标志着“四年五个制程节点”计划，如期实现了Intel 3制程节点的大规模量产。

预计，2024年第三季度，代号Granite Rapids的至强6性能核处理器将同样基于Intel 3打造。

与上一个制程节点Intel 4相比，Intel 3实现了约0.9倍的逻辑微缩和17%的每瓦性能提升。半导体行业目前的惯例是，制程节点的命名不再根据晶体管实际的物理特征尺寸，而是基于性能和能效一定比例的提升进行迭代。与业界的一般标准相比，Intel 3的17%是一个更高水平的提升。此外，与Intel 4相比，英特尔对EUV（极紫外光刻）技术的运用更加娴熟，在Intel 3的更多生产工序中增加了对EUV的应用。Intel 3还引入了更高密度的设计库，提升了晶体管驱动电流，并通过减少通孔电阻优化了互连技术堆栈。还需强调的是，得益于Intel 4的实践经验，Intel 3还实现了更快的产量提升。

未来，英特尔还将推出Intel 3的多个演化版本，满足客户的多样化需求。面向AI时代巨大的先进封装需求，Intel 3-T将通过采用硅通孔技术，针对3D堆叠进行优化；Intel 3-E将实现功能拓展，如射频和电压调整等；Intel 3-PT，将在增加硅通孔技术的同时，实现至少5%的性能提升。

Intel 3是一个重要的节点，它的大规模量产标志着“四年五个制程节点”计划进入“冲刺阶段”。接下来，英特尔将开启半导体的“埃米时代”，更多新技术将投入使用。Intel 20A将于2024年下半年随着Arrow Lake客户端处理器开始生产，Intel 18A则将于2025年随着Clearwater Forest服务器处理器和Panther Lake客户端处理器开始生产，并向英特尔代工客户开放。
