NVIDIA GeForce RTX 5090将是RTX 50系列“Blackwell”GPU阵容中的旗舰游戏显卡，关于它的规格，一直有各种讨论。最近，网上的一个泄露信息，让我们看到了它拥挤的PCB（Printed Circuit Board，印制电路板）。

（图片来源：Chiphell）

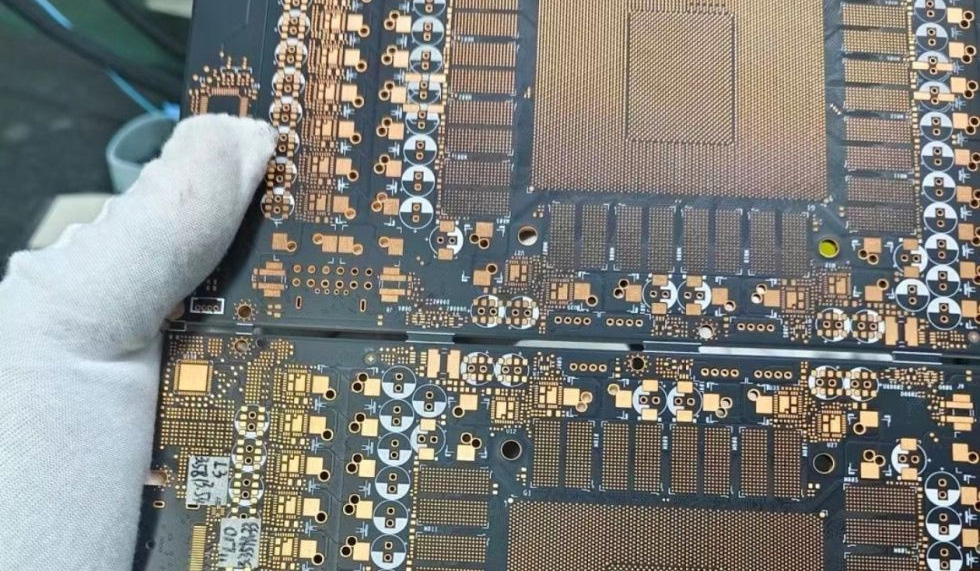

泄露的图片展示了一个未焊接的PCB，上面有一个大型BGA（球栅阵列）封装，用于GB202 GPU。GB202 GPU将是Blackwell系列中的旗舰芯片，将为RTX 5090等显卡提供动力，未来可能还会有RTX 5090 Ti/RTX 5080 Ti的设计。根据之前的信息，RTX 5090将采用GB202-300 GPU，包含21,760个CUDA核心在170个SM中，预计这款显卡的时钟频率将接近3 GHz。

（图片来源：Chiphell）

泄露的PCB照片中的VRAM布局，主GPU核心周围总共有16个GDDR7位，虽然这证实了32GB VRAM的可能性，但Nvidia可能会根据使用的内存模块跳到48GB甚至64GB。这些GDDR7模块的排列正如过去泄露信息所示，通过512位的总线接口，将提供高达28 Gbps的速度。带宽达1792 GB/s，比现有的RTX 4090 GPU的1008 GB/s带宽大幅提升。GPU和内存应该在主PCB上拥有大约30个VRM阶段和超过60个电容器。

对于这个尺寸的紧凑PCB来说，这是一个很大的功率，看起来电源由基于最新的12V-2x6标准的单个16针连接器提供。单个16针连接器可以提供高达600W的功率，这是RTX 5090 GPU的最大TBP。

此前有业内人士表示，RTX 5080将首先推出，NVIDIA GeForce RTX 5090作为旗舰GPU，将在其后不久推出。不知RTX 50系列是不是会在CES 2025上集体亮相，但是肯定会有更多关于下一代产品线的信息。
